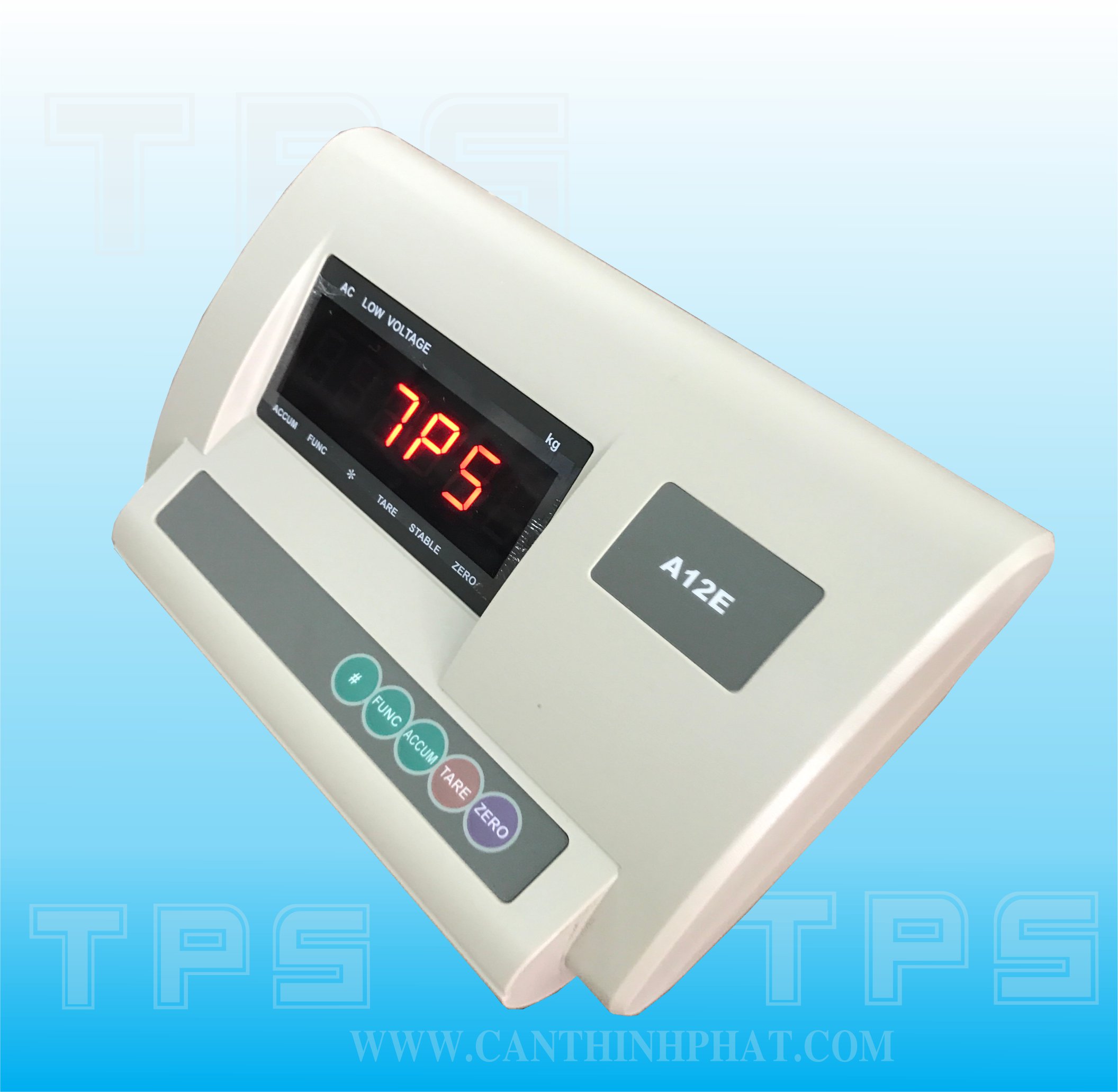

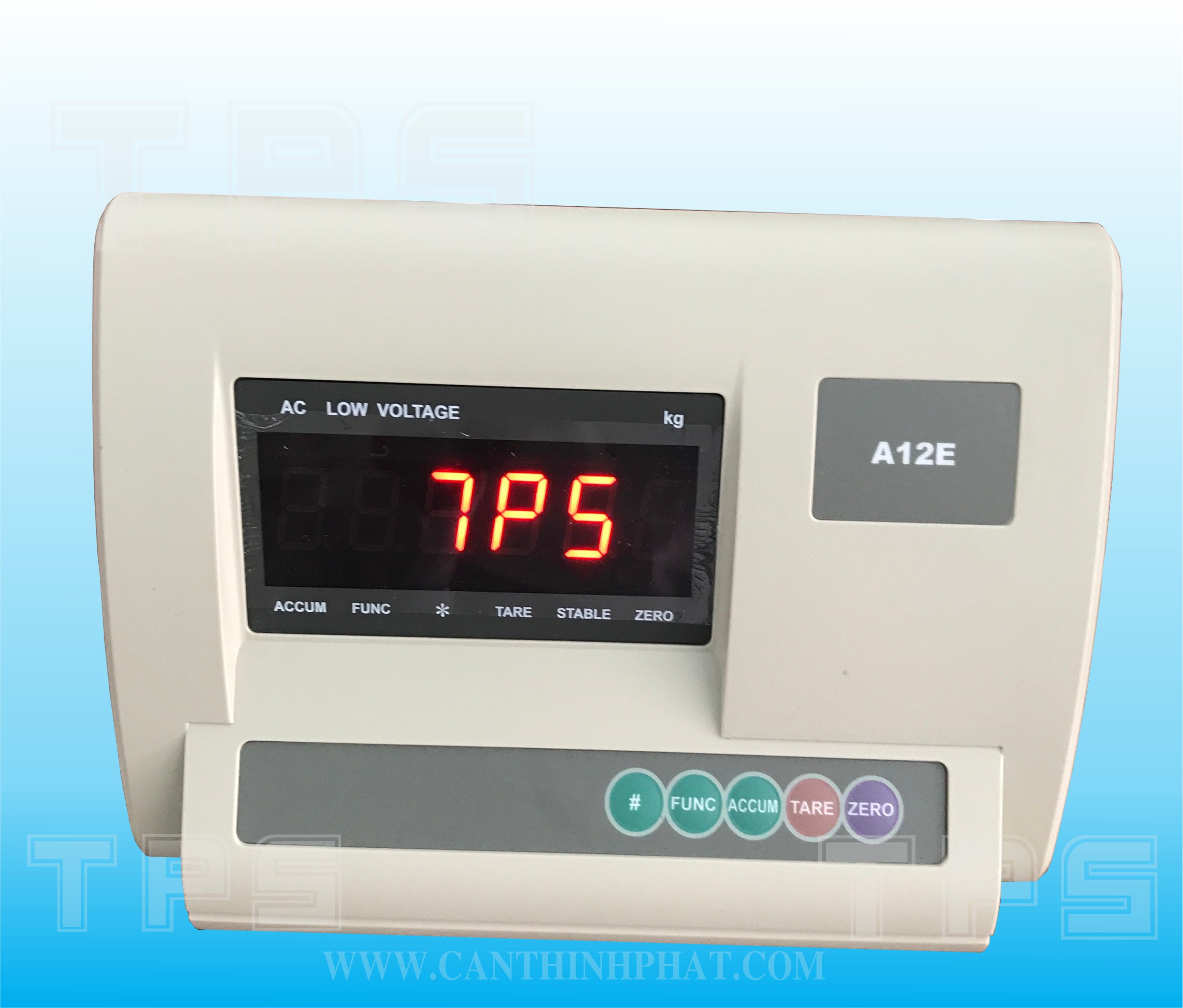

Bộ chỉ thị A12E-White

Bộ chỉ thị A12E-White Do HÃNG CÂN ĐIỆN TỬ THỊNH PHÁT có trụ sở chính tại số 57 Đường Nguyễn Văn Thương, Phường 25, Quận Bình Thạnh, TP.Hồ Chí Minh nhập khẩu và phân phối, quí khách có nhu cầu liên hệ điện thoại (028) 62.888.666 đi động có Zalo 0915.999.111 hoặc 0908.444.000 xin cảm ơn.

Model

Bộ chỉ thị A12E

Độ Phân giải

1/10.000

Hiển Thị

LED số đỏ, chiều cao LED là 25mm

Kết Nối

8 load cell 350 tới 800 ohm, 2mv/v hoặc 3mv/v

Giao tiếp

RS232 (mua thêm)

Kích thước

(248 x 158 x 160) mm

Tiêu chuẩn

CE, ĐLVN, TPS

Nhãn hiệu

TPS

Nhập Khẩu

THINH PHAT SCALES TPS

Nguồn

220-240VAC kèm theo Pin sạc 6V/4.5Ah và dây sạc
Giá: 1,250,000 VNĐ
Thông tin chi tiết

Tính năng Bộ chỉ thị A12E.
Hãng sản xuất: Shanghai Yaohua Weighing System Co.,Ltd, thiết bị linh kiện như chíp, LED do Yaohua OEM ZEMIC Hà Lan Sản xuất, Các phụ kiện như vỏ nhựa ABS, Pin sạc, Adapator do Yaohua tự sản xuất, Bộ chỉ thị A12E sản xuất theo đơn đặc hàng của Hãng Cân Điện Tử Thịnh Phát nên khi mở nguồn sẽ hiển thị chữ "TPS" trước khi về chế độ cân. Phân phối và bảo hành tại Việt Nam do Cân Điện Tử Thịnh Phát có địa chỉ trụ sở chính tại Số 57 Đường Nguyễn Văn Thương, Phường 25, Quận Bình Thạnh, TP.Hồ Chí Minh thực hiện.

- Tiêu chuẩn: CE, ĐLVN, TPS.
- Vỏ nhựa ABS cao cấp.

- Cấp chính xác III theo tiêu chuẩn Việt Nam ĐLVN15:2009 cũng như tiêu chuẩn Quốc Tế OIMLR76.
- Độ phân giải: 1/10.0000.
- Tốc độ nhận mẫu: 10 lấn/ giây.

- Độ nhạy loadcell: 1.5mv/v tới 3mv/v
- Phạm vi cài đặt 5kg đến 100000kg.
- Màn hình hiển thị: LED số đỏ, chiều cao LED là 25mm.
- Chức năng: Cân, trừ bì, cộng dồn, cân động vật, kết nối với đèn 3 màu HI-Lo-OK.
- Đơn vị cân: kg, lb.
- Cổng giao tiếp RS232 (mua thêm nếu có nhu cầu).
- Phím nhấn: Có 05 phím chức năng như: *,  FUNC, ACCUM, TARE, ZERO.
- Nút mở nguồn: Dùng nút cơ học on/off.

- Kết nối load cell: 4 load cell 350 tới 800 ohm, 2mv/v hoặc 3mv/v.
- Phạm vi zero: 2 % đến 100% khả năng cân.
-Trọng lượng quả hiệu chuẩn: Có thể thay đổi 5 kg đến 100% tải max.
- Kích thước: (W x D x H), (248 x 158 x 160) mm.
- Đóng gói cái: (W x D x H), (320 x 225 x 235) mm.
- Đóng gói thùng: 8 cái/ thùng có kích thước: (650 x 480 x 510) mm.
- Trọng lượng: 2 kg.
- Trọng lượng đóng gói: 2.4 kg..

- Môi trường hoạt động: 10 độ c đến 40 độ c.
- Nguồn cung cấp: 220-240VAC kèm theo Pin sạc 6V/4.5Ah và dây sạc.
Cung cấp bao gồm:
Bộ chị thị A12E nhãn hiệu TPS mới 100%.
Cổ nhựa dùng để bắc vào trụ cân bàn, cân sàn.
pin sạc 6V/4.5Ah kèm theo bên trong bộ chỉ thị A12E.
CO phòng thương mại, CQ hãng sản xuất (bản sao).
Tài liệu hướng dẫn sử dụng Tiếng Việt, Tiếng Anh.
Xuất Xứ: TPS OEM Yaohua Weighing.
Bảng thông số kỹ thuật Bộ chỉ thị A12E.

Model

Bộ chỉ thị A12E

Độ Phân giải

1/10.000

Khả năng cài

Từ 5kg tới 100 tấn

Hiển Thị

LED số đỏ, chiều cao LED là 25mm

Kết Nối

8 load cell 350 tới 800 ohm, 2mv/v hoặc 3mv/v

Vỏ đầu cân

Nhựa ABS

Bàn phím

Có 05 phím chức năng như: *,  FUNC, ACCUM, TARE, ZERO

Giao tiếp

RS232 (mua thêm nếu có nhu cầu)

Chức năng

Cân, trừ bì, cộng dồn, cân động vật.

Kích thước

(248 x 158 x 160) mm

Hộp

(320 x 225 x 235) mm

Đóng gói

(8 cái/ thùng 650 x 480 x 510) mm

Tiêu chuẩn

CE, ĐLVN, TPS

Pin sạc

6V.4.5AH kích thước pin (70 x 47 x 100) mm

Trọng lượng

2 kg

Vận chuyển

2.4 kg

Nhãn hiệu

TPS

Nhập Khẩu

THINH PHAT SCALES TPS

Nguồn

220-240VAC kèm theo Pin sạc 6V/4.5Ah và dây sạc

Ý nghĩa các phím, chức năng các phím và hướng dẫn hiệu chuẫn Bộ chỉ thị A12 - A12E -A12ES
Ý Nghĩa Các Phím Bộ Chỉ Thị A12 - A12E - A12ES.

1. Phím [#]: Được sử dụng để hiệu chuẩn cân.
2. Phím [Func]: Nhấn phím này dùng để chuyển đổi cân sang chế độ cân khác và ngược lại.
3. Phím [Accum]: Nhấn phím này để lưu trọng lượng ở chế độ cân, Nhấn phím này để lấy mẫu ở chế độ đếm.
4. Phím [Tare]: Nhấn phím này dùng để trừ bì khi cân ở chế độ cân khối lượng.
5. Phím [Zero]: Nhấn phím này dùng để ổn định cân ở mức “0” khi cân ờ chế độ cân khối lượng.
6. PHÍM [ON/OFF] tắc mở cân (Mở  công tắc phía sau cân, sau đó nhấn Phím ON/OFF).
Chức năng các phím Bộ Chỉ Thị A12 - A12E - A12ES.
1. Phím [#]: Được sử dụng để vào chương trình hiệu chuẩn cân, thông thường sử dụng cho bộ phận kỹ thuất hiệu chuẩn cân, khi cân đưa vào sử dụng người dùng ít sử dụng phím chức năng này. Phím này còn gọi là phím hiệu chuẩn cân.
2. Phím [Func]: Nhấn phím này dùng để chuyển đổi cân sang chế độ cân khác và ngược lại. Tiếp tục nhấn phím này thêm 5 giây nữa ở chế độ cân, nó sẽ đi vào chế độ cài đặt vận hành, ít hơn 5 giây nó sẽ chuyển sang chế độ đếm.
3. Phím [Accum]: Phím Khi đặt mẫu (1) lên cân, cân hiện trọng lượng VD: 100 g, đợi trong lương trên cân ổn định nhấn phím Accum. nhấn Accum thêm lần nữa để lưu cân trở về trạng thái 0.00, để xem kết quả lưu nhấn vào Accum, lúc này cân hiện 100g, Khi đặt mẫu (2) lên cân, cân hiện trọng lượng VD: 200 g, đợi trong lương trên cân ổn định nhấn phím Accum, nhấn Accum thêm lần nữa để lưu cân trở về trạng thái 0.00, để xem kết quả lưu nhấn vào Accum, lúc này cân hiện 300 g.
4. Phím [Tare]: Nhấn phím này để Trừ bì Chức năng PHÍM TAREKhi cân đang ở Trạng Thái 0.00 kg, nếu muốn để bao bì lên mà không hiện trọng lương bao bì (VD: thùng đóng gói, rổ đựng sản phẩm) Ta đặt vật lên cân (VD: Cân hiện trọng lượng: 100 g) sau đó nhấn phím TARE cân trở về trạng Thái 0.00 kg. Lúc này cân đã trừ đi trọng lượng của bao bì ( thùng đóng gói, rổ đựng sản phẩm) khi ta lấy tất cả sản phẩm xuống và cả bao bì ,cân sẽ hiện trọng lượng âm (-100 g)do nhớ mẫu bì, lúc này chỉ cần nhấn phím TARE cân trở lại trạng thái 0.00kg, và  tiếp tục quá trình cân.

5. Phím [Zero]: Nhấn phím này dùng để ổn định cân ở mức “0” khi cân ờ chế độ cân khối lượng, Khi mở cân thì cân sẽ hiển thị "TPS" và chạy số từ 999999 về 000000 rồi trả về số 0, nếu cân chưa trả về số 0 nhanh thì người dùng có thể nhấn phím 0 cho cân trở về 0 nhanh hơn.
6. PHÍM [ON/OFF] tắc mở cân (Mở công tắc phía sau cân, sau đó nhấn Phím ON/OFF), khi người dùng không sử dụng cân nữa thì nhấn phím này để cân về trạng thái nghĩ không hoạt động.
Hướng dẫn hiệu chuẩn A12. Mở Công Tắc Nguồn.
- Nhấn Giữ phím # đồng thời nhấn phím On/OFF, giữ phím # đến khi màn hình hiện d1, thả tay ra.

- Tiếp tục nhấn phím #  màn hình hiện P: 0.00.
- Nhấn tiếp phím # cân hiện Full.

- nhấn tiếp phím c ân hiện no Load.
- nhấn tiếp phím # cân hiện a d load.
- Nhấn phím tare cân hiện 0000.00.
- Nhấn tiếp phím tare để di chuyển mũi tên hình tam giác đến đơn vị cần cài đặt (vd: 40.00) khi đến số cần bấm ta nhấn Zero để chọn số cần cài đặt sau đó để quả cân chuẩn đã cài đặt lên mặt bàn cân (VD: 40 kg) sau khi đặt quả lên nhấn tiếp phím màn hình cân hiện End.
sau đó lấy tua vít m ở phía sau cân có miếng nhựa có chữ calibration sau khi mở thấy có một lỗ đầu tiên dùng tua vit nhấn vào nghe tiếng kêu tách nhìn lên màn hình cân hiện tải trọng 40.00 kg quá trình hiệu chuẩn hoàn thành.
Pin sạc cho bộ chỉ thị A12E.
Bộ chỉ thị A12E sử dụng pin sạc 6V/4.5AH kích thước (70 x 47 x 95) mm, sử dụng trong 80 giờ cho 1 lần sạc đầy.
Khi cân ở vị trí có biểu tượng PIN xuống nấc cuối cùng thì nên sạc nguồn cho cân, thời gian xạc lần đầu là 8 giờ liên tục, các lần sạc sau là 1 giờ, khi đang sạc, biểu tượng của PIN hiển thị sẽ báo trạng thái nạp bình, khi nạp đấy thì biểu tương sẽ ngừng lại.
Lưu ý: Tránh bị chai bình và làm hỏng mạch xạc, tuyệt đối không được dùng hết sạch bình rồi mới cắm xạc, khi xạc đầy thì phải rút nguồn xạc. Sử dụng đúng sạc theo cân, không cắm xạc liên tục khi bình đã đầy, khi không sử dụng cân trong thời gian dài thì nên xạc định kỳ mổi tháng ít nhất một lần.
Vệ sinh và bảo trì.
Ngắt nguồn điện trước khi vệ sinh Bộ chỉ thị A12E, chắc chắn không có chất lỏng bên trong, vệ sinh bằng khăn ẩm hoặc sử dụng các chất tẩy rửa nhẹ. không sử dụng Bộ chỉ thị A12E trong môi trường dung môi, hóa chất khắc nghiệt.
Khi có sự cố vui lòng liên hệ ngay đại lý ủy quyền hoặc địa chỉ trụ sở chính tại số 57 Đường Nguyễn Văn Thương Phường 25, Quận Bình Thạnh, TP.Hồ Chí Minh điện thoại (028) 62.888.666 di động có Zalo 0915.999.111.
Hướng dẫn bằng video do TPS cập nhật.

Tên chuyên mục

LINK VIDEO

Hiệu chuẩn A12ES

https://www.youtube.com/watch?v=1ednrd2548w

Hiệu chuẩn A12E

https://www.youtube.com/watch?v=Ax6vzy5HNWc

Hướng dẫn hiệu chuẩn bàn

https://www.youtube.com/watch?v=qcGgW6DyCoM

Sơ đồ Kết nối với loadcell và bảng đèn.

Sơ đồ kết Nối với loadcell

Sơ đồ kết nối với bảng đèn

Technical Data.

Model

INDICATOR A12E

Accuracy

GradeⅢ, n=3000

Sample Rate

10 times / second

Load cell sensitivity

1.5~3mV / V

Scale interval

1/2/5/10/20/50 for option

Display

6 bits LED, 6 state indicating signals

Scoreboard

In serial output mode: current loop signal, transmission distance≤50m

Indication range

-99999~999999 TPS999111-915999111(decimal point is not considered) TPS OEM Shanghai Yaohua Weighing

Communication

RS232C, Baud rate 1200/2400/4800/9600 optional

Signal

RS232 signal

Transmission distance

< 20m

Power supply

AC220V; 50, 60Hz (-2%~+2%)

Operating temperature

-10°C~40°C

Storage and transport

temperature-25°C~55°C

Relative humidity

≤85%RH

Power supply

Battery DC6V/4AH

Import

TPS

Weight

Approx. 2 kg
